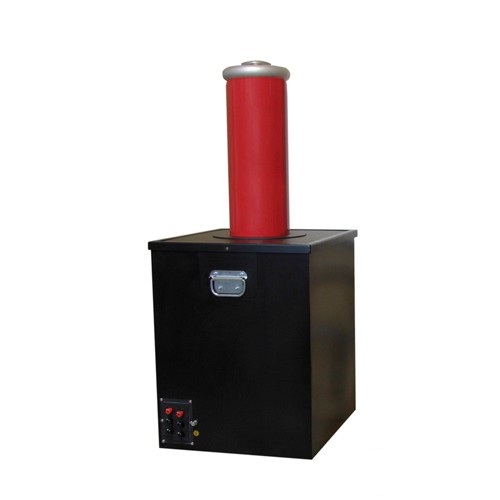

ТВИ-25 — трансформатор испытательный

ТВИ-25 — трансформатор испытательный
ТВИ-25 — трансформатор испытательный
Артикул: 331055
Модель: ТВИ-25
Гарантия: 18 мес.
Бренд: Прочие (Россия и СНГ)
Цена:
197 640 Р
Доступен для заказа
Добавить к сравнению

Трансформаторы высоковольтные испытательные серии ТВИ-25 созданы для преобразования по уровню напряжения переменного тока синусоидальной формы частотой 50 Гц и генерирования напряжения постоянного (выпрямленного) тока посредством встроенного диодного выпрямителя и применяются для проведения высоковольтных испытаний, диагностирования изоляции, ограничителей перенапряжений, твердых диэлектриков, средств защиты и других объектов и материалов, при испытании которых требуется высокое напряжение.

Трансформатор ТВИ-25/36 дополнительно оснащен встроенным диодным столбом, встроенным высоковольтным делителем с коэффициентом деления 100:1, 1000:1, встроенным разрядным устройством для снятия заряда с емкостной нагрузки, автоматическим переключателем рода тока, штангой заземления.

Параметр Значение
Диапазон регулирования напряжения переменного тока частотой 50 Гц первичной обмотки, В 0,10…240,0
Номинальное напряжение первичной обмотки, В 200,0 ± 1%
Номинальное напряжение вторичной обмотки, при напряжении на первичной обмотке 200.0 В, кВ 25,00
Номинальный ток холостого хода, при напряжении на первичной обмотке 200.0 В, мА (не более) 600
Максимальное выходное напряжение переменного тока частотой 50 Гц, кВ 30,00
Максимальный выходной переменный ток, мА 85,0
Габаритные размеры трансформатора, мм (370±10)х(650±10)х(310±10)
Масса блока высоковольтного, кг 36±3
Электропитание от сети переменного тока (50 ± 10) Гц, (220 ± 22) В
Максимальная потребляемая мощность установок, ВА 3100
Средний срок службы, лет, не менее 7
Рабочие условия применения температура окружающего воздуха от минус 20 до плюс 40 °C
относительная влажность воздуха 98 % при 25 °С
атмосферное давление от 84 до 106,7 кПа
Наименование Количество
1 Трансформатор испытательный ТВИ-25 1
2 Паспорт 1
3 Тара транспортная 1
