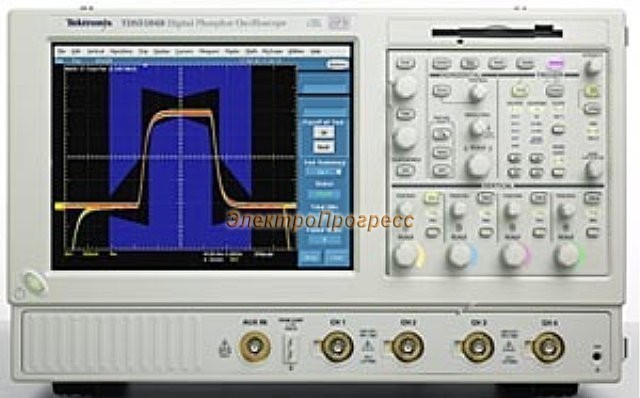

TDS5054B - цифровой осциллограф

Отличительные особенности осциллографа TDS5054B:
- Полоса пропускания 500 МГц;
- 4 канала;
- Максимальная скорость дискретизации в режиме реального времени 5 ГГц;
- Длина памяти до 16 МБ;
- Максимальная скорость захвата осциллограмм до 100000 в секунду;
- Настраиваемый пользователем «под себя» интерфейс «MyScope™»;
- Платформа Open Choice™ на базе Microsoft® Windows 2000 со встроенными сетевыми возможностями;
- Яркий дисплей 10,4 дюйма (264 мм);
- Тестирование по телекоммуникационным маскам;
- Посылка Email по заданному событию;
- Тестирование по заданным пределам (годен/не годен);
- Ведущий в отрасли набор типов синхронизации;
- Встроенный принтер (опция);
- Привод CD-RW Drive (опция);
- ПО для измерения мощности;
- Способность к совместной работе с логическими анализаторами Tektronix.

Область применения:
- Проектирование и отладка цифровых устройств;
- Исследование переходных явлений;
- Измерение мощности;
- Проектирование и отладка видеоустройств;
- Анализ DVD;
- Анализ HDD;
- Анализ джиттера и тайминга;
- Спектральный анализ;
- Проектирование и отладка автомобильной электроники;
- Производственные испытания и контроль качества;
- Проектирование и анализ электромеханических устройств;
- Разработка био-медицинских изделий;
- Промышленный контроль.

Возможности:
Обновленная линейка цифровых осциллографов с технологией цифрового фосфора (DPO) с полосой до 1 ГГц, частотой дискретизации до 5 ГГц в режиме реального времени, объемом памяти до 16 МБ, мощный набор режимов синхронизации позволяет Вам исследовать даже самые сложные сигналы. «Цифровой фосфор» (DPO) обеспечивает несравнимое качество визуализации сигнала, сохраняя и анализируя сложные сигналы в реальном времени в трех измерениях: амплитуда, время и распределение амплитуды по времени. DPO в TDS5054B реализовано с помощью технологии DPX, обеспечивая фантастическую скорость захвата осциллограмм - до 100000 в секунду. Это в результате позволяет сэкономить минуты и даже часы вашего времени, быстро выявляя и визуализируя заранее неизвестные редкие случайные аномалии в исследуемом сигнале.

Расширенные возможности анализа:
TDS5054B включает полную параметрическую систему для характеризации сигнала. Выберите из 53 автоматических измерений параметров сигнала, группированных в логические группы измерений: АМПЛИТУДНЫЕ, ВРЕМЕННЫЕ, КОМБИНИРОВАННЫЕ, ГИСТОГРАММЫ и КОММУНИКАЦИОННЫЕ.

Доступные и более тщательные измерения, включающие СРЕДНЕЕ, ДЕВИАЦИЮ, МИНИМУМ, МАКСИМУМ, КОЛ-ВО ВЫБОРОК.

Курсоры осциллограмм облегчают измерения временных и фазовых соотношений между каналами, работая как в режиме YT, так и XY.

Пользователь может определить и использовать математические выражения для отображения результатов на экране осциллографа в нужных ему единицах измерения. Он также может создавать алгебраические выражения, содержащие исходные осциллограммы, математические функции, измеренные параметры осциллограмм, константы скалярные величины пользователя с помощью удобного редактора, выполненного в стиле калькулятора.

Пользователь может инсталлировать на прибор дополнительные измерительные функции, увеличивающие возможности прибора в специальных приложениях.

Такие приложения в виде программных опций включают программные пакеты для : анализа джиттера и тайминга, измерения сигналов от приводов HDD, оптических систем хранения данных, измерительных тестовпараметров импульсов в телекоммуникационных сигналах по ANSI/ITU, Ethernet.

Интуитивно-понятный пользовательский интерфейс:
Графический пользовательский интерфейс TDS5054B легко приспосабливается к любому стилю работы и окружения, облегчая обучение и работу на осциллографе. Классический аналоговый стиль управления обеспечивает мгновенный доступ к передней панели с наиболее часто использующимися функциями. На большом 10.4 дюймовом (264 мм) дисплее расширенное использование интуитивных образов создают очень визуальную среду с явной иллюстрацией характеристик инструмента. Пользователи могут выбрать традиционные кнопки инструментального стиля для навигации или переключить на меню Microsoft Windows. Положение сигнала, позиции курсора и уровень запуска могут непосредственно быть изменены с помощью мыши или дополнительного сенсорного экрана.

Интерфейс USB позволяет подключать мышь, клавиатуру и другие периферийные устройства без выключения прибора. Контекстно-зависимая программа подсказки дополняет графический интерфейс и способствует решению пользовательских задач.

Современный пакет программ обеспечивает речевое управление, многоязычное функционирование инструмента.

Дополнительные преимущества:
Серия TDS5054B включает все современные стандартные интерфейсы для управления и периферийных расширений. Опциональный встроенный принтер позволяет мгновенно документировать полученные результаты. Привод CD-RW обеспечивает портативное хранение больших массивов, делая передачу данных легкой для пользователей, не подключенных к осциллографу через локальную сеть.

Возможность работы TDS5054B с логическими анализаторами Tektronix позволяет проводить коррелированные по времени анализ аналоговых и цифровых сигналов, чтобы быстро проследить неуловимыми сигнальными проблемами в разработках.

Высокие возможности осциллографов серии TDS5054B делают их идеальным инструментом для множества областей использования, таких как проектирование и отладка цифровых устройств, измерения мощности, и видео.

Проектирование и отладка цифровых устройств:
Способность осциллографов TDS5054B работать совместно с логическими анализаторами серии TLA посредством технологии iView помогает проектировщикам цифровых устройств проводить их отладку и верификацию намного быстрее и легче. iView полностью интегрирует возможности мощь и точность цифрового осциллографа Tektronix c многоканальными логическими анализаторами, обладающими широкими возможностями по захвату сложных цифровых комбинаций. Эта интеграция позволяет проектировщику видеть в одном окне синхронизированные по времени цифровые и аналоговые данные и выделять аналоговые характеристики цифровых сигналов, вызывающие сбой всей системы. Большая длина записи, высокой скоростью дискретизации TDS5054B упрощает определение характеристик современных цифровых шин, делая эти приборы идеальным средством для измерения критических временных параметров сложных систем.

Измерение мощности:
Гибкий и мощный набор автоматических измерений и математики у осциллографов серии TDS5054B делает его идеальным решением для измерений мощности, напряжения, тока и мгновенной мощности и энергии.

Видео:
Эксклюзивная технология сбора данных Tektronix DPX™ выделяет такие осциллографы среди других цифровых осциллографов высокой скоростью захвата осциллограмм до 100000 в секунду, что делает изображение на экране TDS5054B «живым» и подобным аналоговому прибору. Система синхронизации TDS5054B поддерживает широкий набор видеостандартов, включая NTSC, PAL, SECAM и аналоговый HDTV (ТВЧ). Вдобавок, IRE и мВ шкалы могут быть выбраны для облегчения измерений и визуальной оценки видеосигнала.

Производство компании Tektronix (США)
