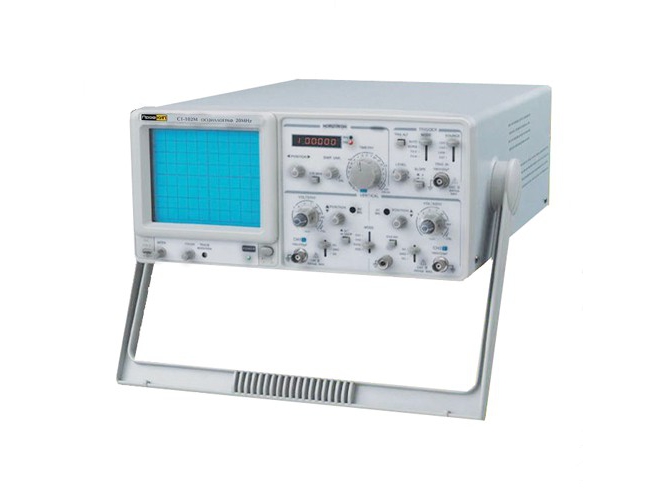

Параметры
|
Значения
|
|
Электронно-лучевая трубка (ЭЛТ)
|
|
Тип
|
прямоугольный, 6 дюймов
|
|
Экспозиционная площадь
|
8 х 10 дел (1 дел = 1 см)
|
|
Ускоряющее напряжение
|
2 кВ
|
|
Z-вход
|
|
Входной сопротивление
|
~47 кОм
|
|
Входной уровень
|
≥ 5 Впик-пик
|
|
Частотный диапазон
|
2 МГц
|
|
Канал вертикального отклонения
|
|
Чувствительность
|
5 мВ /дел … 5 В /дел ±3%
|
|
Полоса пропускания (-3 дБ)
|
0 МГц … 20 МГц (открытый вход)
10 Гц … 20 МГц (закрытый вход)
|
|
Время нарастания
|
≤ 17.5 нс
|
|
Входной импеданс
|
~ 1МОм /25 пФ
|
|
Максимальное входное напряжение
|
400 В
|
|
Вход усилителя
|
открытый (DC), закрытый (АС), заземленный (GND)
|
|
Режим работы
|
канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD), разность каналов (CH2 INV)
|
|
Канал горизонтального отклонения
|
|
Коэффициент развертки
|
0.2 мкс /дел … 0.5 с /дел
20 нс /дел … 50 мс /дел при масштабировании
|
|
Точность
|
±3%
±5% при масштабировании (20 нс /дел … 50 нс /дел некалиброванное)
|
|
Масштабирование развертки
|
х 10
|
|
Максимальный коэффициент развертки
|
20 нс /дел
|
|
Линейность развертки
|
±5%
±10% при масштабировании
|
|
Синхронизация
|
|
Режим
|
автоматический (AUTO), ждущий (NORM), ТВ-строки (TV-H), ТВ-кадры (TV-V)
|
|
Синхронизация
|
блокировка уровня синхронизации
|
|
Источник синхронизации
|
канал 1 (CH1), канал 2 (CH2), сложение каналов синхронизации (ALT), сеть (LINE), внешний (EXT)
|
|
Вход усилителя
|
закрытый (AC)
|
|
Полярность синхронизации
|
«+» или «-»
|
|
Чувствительность (20 Гц … 2 МГц)
|
0.5 дел (CH1, CH2)
2.0 дел (ALT)
200 мВ (EXT)
ТВ-синхронизация > 1дел или 1 В (EXT)
|
|
Чувствительность (2 МГц … 20 МГц)
|
1.5 дел (CH1, CH2)
3.0 дел (ALT)
800 мВ (EXT)
ТВ-синхронизация > 1дел или 1 В (EXT)
|
|
Внешний вход синхронизации
|
|
Входной импеданс
|
1 МОм ±3% /25 пФ ±5 пФ
|
|
Максимальное входное напряжение
|
400 В при 1 кГц
|
|
Режим X-Y
|
|
Чувствительность
|
5 мВ /дел … 5 В /дел ±4%
|
|
Частотный диапазон X-входа
|
500 кГц
|
|
Сдвиг фазы
|
≤3° (50 кГц)
|
|
Выходной сигнал
|
|
Выход сигнала канала 1
|
|
Калибратор
|
|
Форма сигнала
|
положительный меандр
|
|
Частота
|
1 кГц
|
|
Коэффициент
|
в пределах 48:52
|
|
Выходное напряжение
|
2 Впик-пик ±2%
|
|
Выходной импеданс
|
1 кОм
|
|
Частотомер
|
|
Разрядность
|
6-разрядный
|
|
Частотный диапазон
|
10 Гц … 20 МГц
|
|
Общие данные
|
|
Питание
|
110 В /220 В ±10%, 50 Гц /60 Гц
|
|
Габаритные размеры
|
310х150х455 мм
|
|
Вес
|
8 кг
|
