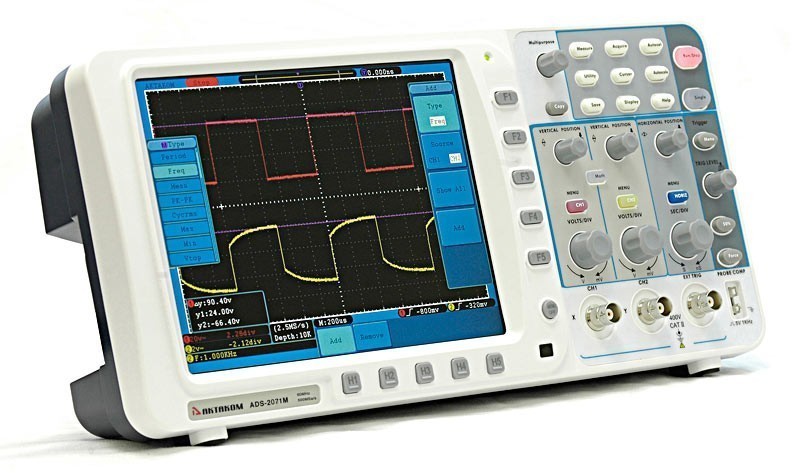

ADS-2071MV — осциллограф цифровой

ADS-2071MV — осциллограф цифровой
Артикул: 411073
Модель: ADS-2071MV
Гарантия: 14 месяцев
Бренд: АКТАКОМ
Цена по запросу
Запросить цену
Добавить к сравнению

Технические харакетристики осциллографа цифрового ADS-2071MV:

ПараметрЗначение
Полоса пропускания70 MГц
Количество каналов2 + внешний запуск
РегистрацияРежимОбычный, пиковый детектор, усреднение
Макс. дискретизация (реальное время)500 Mвыб/сек (250 Mвыб/сек - 2 канала)
ВходСвязь по входуоткрытый, закрытый, земля
Входной импеданс1 MΩ±2% в параллель 10 пФ±5 пФ
Учет ослабления пробников1X, 10X, 100X, 1000X
Максимальное входное напряжение400 Вп-п (DC + AC пик-пик)
Ограничение полосы пропусканияполный диапазон
Изолированность каналов50 Гц: 100 : 1
10 МГц: 40 : 1
Задержка между каналами (типичное)150 пс
Параметры горизонтальной системыДиапазон частоты выборки0.5 Выб/сек ~ 500 Mвыб/сек (один канал)
0.5 Выб/сек ~ 250 Mвыб/сек (два канала)
Интерполяция(sin x)/x
Глубина записи10 M точек на каждый канал
Коэффициент развертки5 нс/дел ~ 100 с/дел, с шагом 1~2~5
Погрешность времени выборки и времени задержки±100 ppm
Погрешность измерения интервалов (DC~100 МГц)однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс)
усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0.4нс)
Параметры вертикальной системыАЦП8 бит
Вертикальное отклонение2 мВ/дел ~ 10 В/дел
Диапазон смещения±10 делений
Полоса пропускания для аналогового периодического сигнала70 МГц
Полоса пропускания для однократного сигналаПолный диапазон
Низкочастотный предел≥5 Гц ( на входе, закрытый вход, -3dB)
Время нарастания (60 МГц)≤5.0 нс (типичное)
Погрешность коэф.усиления±3%
Погрешность коэф.усиления (усреднения)Усреднение по 16 регистрациям: ±(3% + 0.05 дел)
ИзмеренияКурсорныеΔV и ΔT между курсорами
АвтоматическиеVpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA→B­, DelayA→B¯, +Width, -Width, +Duty, -Duty
Математические операции+, -, *, / ,FFT
Сохранение во внутреннюю память15 осциллограмм
Фигуры ЛиссажуДиапазонПолный
Сдвиг фаз±3 градуса
Частота ( типичное)1 кГц прямоугольного сигнала

Особенности осциллографа цифрового ADS-2071MV:

  • 2 канала;
  • Полоса пропускания - 70 МГц;
  • Частота дискретизации - 500 Мвыб/с (250 Mвыб/с на канал);
  • Макс. память - 10 М на каждый канал;
  • Входной импеданс: 1 МОм;
  • Курсорные измерения;
  • 20 автоизмерения;
  • Матем. функции;
  • БПФ;
  • Интерполятор: линейный, Sin(x)/x;
  • Усреднение;
  • Пиковый детектор;
  • Хранение: 15 осциллограмм;
  • Покадровый регистратор (1000 кадров);
  • Интерфейс: USB-host, USB-device, LAN, VGA;
  • Дисплей: 20 см, цветной, TFT, 800 х 600;
  • Вес: 1,82 кг;
  • Размеры: 340 x 155 x 70 мм.

Система запуска осциллографа цифрового ADS-2071MV:

ПараметрЗначение
Диапазон уровня запускаВнутренний±6 делений от центра экрана
EXT±600 мВ
EXT/5±3 В
Погрешность уровня запуска (типичная) Внутренний±0.3 деления
EXT±(40 мВ + 6% от утановл. значения)
EXT/5±(200mV +6% от утановл. значения)
Блокировка уровня запуска100 нс ~ 10 с
Автоматческая установка уровня 50% (типичное)Входной сигнал ≥50 Гц
Запуск по фронтунаклоннарастающий, спадающий
чувствительность0.3 деления
Запуск по длительности импульсаусловие запрускаположительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, =
диапазон установок24 нс ~ 10 с
Запуск по видеосигналусистемаNTSC, PAL и SECAM
диапазон строк1-525 (NTSC) и 1-625 (PAL/SECAM)
Запуск по скорости нарастанияусловие запускаположительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, =
диапазон установок24 нс ~ 10 с
Поочередный запускРежим запуск для канала CH1Edge, Pulse, Video, Slope
Режим запуск для канала CH2Edge, Pulse, Video, Slope

Основные технические харакетристики осциллографа цифрового ADS-2071MV:

ПараметрЗначение
Дисплей
Тип дисплея диагональ 8” , ЖК, TFT матрица
Разрешение дисплея800 (по горизонтали) × 600 (по вертикали) точек
Количество цветов65536 цветов
Выход для компенсации пробника
Выходное напряжение (типичное)амплитуда 5 В на нагрузке больше 1MΩ.
Частота (типичное)Меандр 1 кГц
Интерфейс
Для связи с ПКUSB2.0, LAN
СохранениеUSB
ВыходVGA
Модуль Годен/НегоденВстроенный
Питание
Напряжение100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II
Потребляемая мощность
предохранитель1 A, T тип, 250 В
Батарея питания (опция)4000 мАч / 3.7 В
Массо-габаритные параметры
Габаритные размеры340 мм × 155 мм × 70 мм (Д*В*Г)
ВесОколо 1.82 кг
Габаритные размеры в упаковочной таре220х110х430 мм
Вес в упаковочной таре2,6 кг

Комплект поставки ADS-2071MV

№НаименованиеКоличество
1.Осциллограф ADS-2071MV1
2.Осциллографические щупы2
3.Кабель питания1
4.Кабель USB1
5.Носитель с программным обеспечением и руководством пользователя1
6.Краткое руководство пользователя1
