AWG-4012 — генератор сигналов специальной формы
-
-
Режим работы: Пн-Пт, с 9-30 до 18-00, мск8-800-505-67-27Звонок по России бесплатно+7(499) 648-87-27
-
-
-
ДобавленоСравнение 0 Корзина 0
Главная
Каталог продукции Контрольно-измерительные приборы и лабораторное оборудование Генераторы импульсов и сигналов AWG-4012 — генератор сигналов специальной формы
Каталог продукции Контрольно-измерительные приборы и лабораторное оборудование Генераторы импульсов и сигналов AWG-4012 — генератор сигналов специальной формы

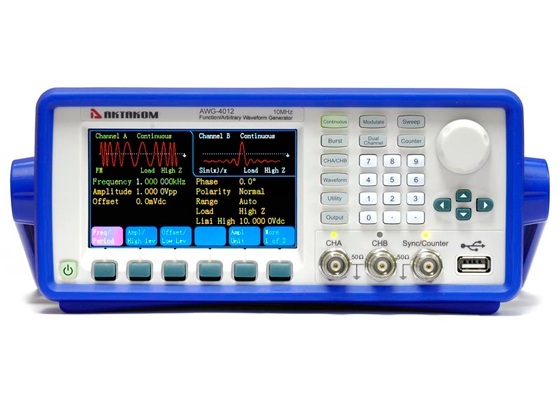

Генератор сигналов специальной формы серии AWG-40x2 построен с использованием технологии прямого цифрового синтеза (DDS), что обеспечивает ему высокое разрешение по частоте, высокую стабильность и малый дрейф. Большое количество генерируемых форм сигнала и типов модуляции позволяют генератору сигналов серии AWG-40x2 найти применение в сферах разработки и тестирования электронных устройств, научных исследований, образования. Высокая функциональность и невысокая цена делают генератор сигналов специальной формы серии AWG-40x2 оптимальным выбором для широкого круга измерительных задач, особенно при ограниченном бюджете.
| Характеристика | Значение | ||
| Максимальная выходная частота | 10 МГц | ||
| Количество каналов | 2 | ||
| Форма сигнала | Стандартные: синусоидальный, прямоугольный, треугольный, импульсный, белый шум Встроенные специальной формы 50 типов Произвольная форма |
||
| Частотные характеристики | |||
| Диапазон | синусоидальный сигнал | 1 мкГц ... 10 МГц | |
| прямоугольный сигнал | 1 мкГц ... 10 МГц | ||
| импульсный сигнал | 1 мкГц ... 10 МГц | ||
| другие формы | 1 мкГц ... 5 МГц | ||
| Встроенные формы | Количество точек участвующих в формировании сигнала | 4…4096 | |
| Разрешение по частоте | 1 мкГц | ||
| Точность установки (18°C ... 28°C) | ±(50 ppm + 1 мкГц) | ||
| Синусоидальный сигнал | |||
| Коэффициент гармоник | ≤-60 дБн (DC-5 МГц) ≤-50 дБн (5 МГц - 30 МГц) ≤-45 дБн (≥30 МГц) |
||
| Общие гармонические искажения | <0,1% | ||
| Прямоугольный сигнал | |||
| Время нарастания/спада | ≤ 20 нс | ||
| Выброс | ≤ 10 % | ||
| Коэффициент заполнения | 0,1% ... 99,9% (мин. длительность 50 нс) | ||
| Треугольный сигнал | |||
| Симмметрия | 0 ... 100% | ||
| Импульсный сигнал | |||
| Длительность | 50 нс ... 2000 с | ||
| Время нарастания/спада | ≤ 20 нс | ||
| Пользовательская (произвольная) форма | |||
| Количество точек участвующих в формировании сигнала | 4096 | ||
| Вертикальное разрешение | 14 бит (канал CHA), 10 бит (канал CHB) | ||
| Частота дискретизации | 120 МВыб/с | ||
| Энергонезависимая память | 5 редактируемых форм | ||
| Амплитуда | |||
| Амплитуда (50 Ом) | 0,1 мВп-п -10 Вп-п (≤ 20 МГц) 0,1 мВп-п -7,5 Вп-п (> 20 МГц) | ||
| Амплитуда (высокий импеданс) | 0,2 мВп-п -20 Вп-п (≤ 20 МГц) 0,2 мВп-п -15 Вп-п (> 20 МГц) |
||
| Вертикальное разрешение (50 Ом) | 1 мВп-п (≥1 Вп-п) 0,1 мВп-п ( | ||
| Вертикальное разрешение ((высокий импеданс) | 2 мВп-п (≥2 Вп-п) 0,2 мВп-п ( | ||
| Точность (1 кГц, синус, DC смещение = 0) | ±(1 %+1 мВп-п) | ||
| Неравномерность АЧХ (синус, отн. 100 кГц, 1 Впп) | ±0,2 дБ (±0,3 дБ (5 МГц ... 20 МГц) ±0,5 дБ (≥20 МГц) |
||
| DC смещение | |||
| Диапазон (DC) | ±5 В (50 Ом), ±10 В (высокий импеданс) | ||
| Погрешность | ±(1% + 1 мВ.) | ||
| Разрешение (50 Ом) | 1 мВ (смещение ≥ 0,5 В) 0,1 мВ (смещение < 0,5 В) | ||
| Разрешение (выс. импеданс) | 2 мВ (смещение ≥ 1 В) 0,2 мВ (смещение < 1 В) | ||
| AM Модуляция (выход CHA) | |||
| Несущая | синус, прямоугольный, пила, треугольный, специальной (кроме DC) | ||
| Источник | Внутренний/Внешний | ||
| Модулирующий сигнал | синус, прямоугольный, пила, белый шум, специальной (1 мГц ... 100 кГц) | ||
| Коэффициент модуляции | 0% ... 120% | ||
| ЧМ Модуляция (выход CHA) | |||
| Несущая | синус, прямоугольный, пила, специальной (кроме DC) | ||
| Источник | Внутренний / Внешний | ||
| Модулирующий сигнал | синус, прямоугольный, пила, треугольный, белый шум, специальной (1 мГц ... 100 кГц) | ||
| ФМ Модуляция (выход CHA) | |||
| Несущая | синус, прямоугольный, пила, специальной (кроме DC) | ||
| Источник | Внутренний / Внешний | ||
| Модулирующий сигнал | синус, прямоугольный, пила, треугольный, белый шум, специальной (1 мГц ... 100 кГц) | ||
| Девиация | 0 ... 360° | ||
| Частотная и фазовая манипуляция (выход CHA) | |||
| Тип | ЧМн (FSK), ФМн (BPSK) | ||
| Несущая | синус, прямоугольный, пила, специальной (кроме DC) | ||
| Источник | Внутренний/Внешний | ||
| Диапазон ЧМн | 1 мкГц ... максимальная частота | ||
| Частота переключения ЧМн | 1 мГц ... 100 кГц | ||
| Фаза переключения ФМн | 0 ... 360° | ||
| ШИМ модуляция (выход CHA) | |||
| Частота | 1 мГц ... 100 кГц | ||
| Несущая | импульсный | ||
| Источник | Внутренний / Внешний | ||
| Девиация | 0% ... 99% | ||
| SUM модуляция (выход CHA) | |||
| Несущая | синус, прямоугольный, пила, специальной (кроме DC) | ||
| Источник | Внутренний / Внешний | ||
| Модулирующий сигнал | синус, прямоугольный, пила, треугольный, белый шум, специальной (1 мГц ... 1 МГц) | ||
| Коэффициент модуляции | 0% ... 100% | ||
| Режим свипирования (выход CHA) | |||
| Тип свипирования | по частоте | ||
| Интервал свипирования | 5 мс ... 500 с | ||
| Закон | линейный / логарифмический | ||
| Направление | Вверх / Вниз | ||
| Время прямого хода /возврата | 0 ... 500 с | ||
| Список свипирования | до 600 шагов, время шага 5 мс ... 500 с | ||
| Источник запуска | Ручной, внешний, внутренний | ||
| Режим пачек импульсов (выход CHA) | |||
| Форма | синус, прямоугольный, пила, треугольный, импульсный, специальной (кроме DC) | ||
| Период | 1 мкс ... 500 с | ||
| Тип | Количество импульсов: 1 ... 1 000 000 | ||
| Начальная / Конечная фаза | 0° ... 360° | ||
| Источник запуска | Ручной, внешний, внутренний | ||
| Режим суммирования каналов (выход CHB) | |||
| Связь по частоте | Отношение частот / разность частот | ||
| Связь по амплитуде и DC смещению | Разность амплитуд / разность смещений | ||
| Комбинированный выход | Объединение амплитуд 0% ... 100% | ||
| Вход запуска и модуляции | |||
| Уровень запуска | TTL | ||
| Уровень модуляции | ±5 Вп-п (полная шкала) | ||
| Входной импеданс | > 10 К номинальный | ||
| Тип разъема | BNC | ||
| Выход синхроимпульса (Sync) | |||
| Форма | прямоугольный импульс | ||
| Уровень | 5 В (высокий импеданс) 2,5 В (50 Ом) | ||
| Частота и длительность импульса | изменяемая в зависимости от рабочего режима | ||
| Фронт нарастания | < 10 нс (типичное) | ||
| Входной импеданс | 50 Ом (типичное) | ||
| Тип разъема | BNC | ||
| Частотомер | |||
| Частотный диапазон | Один канал: 100 мГц ... 350 МГц | ||
| Разрешение по частоте | 6 разрядов/с | ||
| Измерение периода и длительности импульса | 100 нс ... 20 с | ||
| Измерение коэф. заполнения | 1% ... 99% | ||
| Чувствительность | 20 мВскз ... 5 Вскз 10 мГц ... 100 МГц 40 мВскз ... 5 Вскз 100 мГц ... 200 МГц 50 мВскз ... 5 Вскз 200 мГц ... 350 МГц |
||
| Время стробирования | 1 мс ... 500 с | ||
| Связь | AC, DC | ||
| Уровень запуска | -3 В ... 3 В | ||
| ФНЧ | отключаемый | ||
| Вход тактирования | |||
| Тактовая частота | 10 МГц ± 100 кГц | ||
| Амплитуда | 1 Вп-п ... 5 Вп-п | ||
| Входной импеданс | 5 кОм, AC связь | ||
| Выход тактирования | |||
| Тактовая частота | 10 МГц | ||
| Амплитуда | >1 Вп-п | ||
| Выходной импеданс | 5 кОм, AC связь | ||
| Основные характеристики | |||
| Тип дисплея | Жидкокристаллический, 4.3" TFT, 480 х 272 | ||
| Интерфейс | USB device, USB host, RS-232 | ||
| Питание | 100...240 В АС скз, 45...65 Гц | ||
| Потребляемая мощность | не более 30 Вт | ||
| Рабочая температура | 0...40 °C | ||
| Габаритные размеры | 334 х 256 х 106 мм | ||
| Масса | 3 кг | ||
| № | Наименование | Количество |
| 1 | Генератор сигналов AWG-4012 | 1 |
| 2 | Шнур питания | 1 |
| 3 | Кабель BNC | 1 |
| 4 | Руководство по эксплуатации | 1 |
